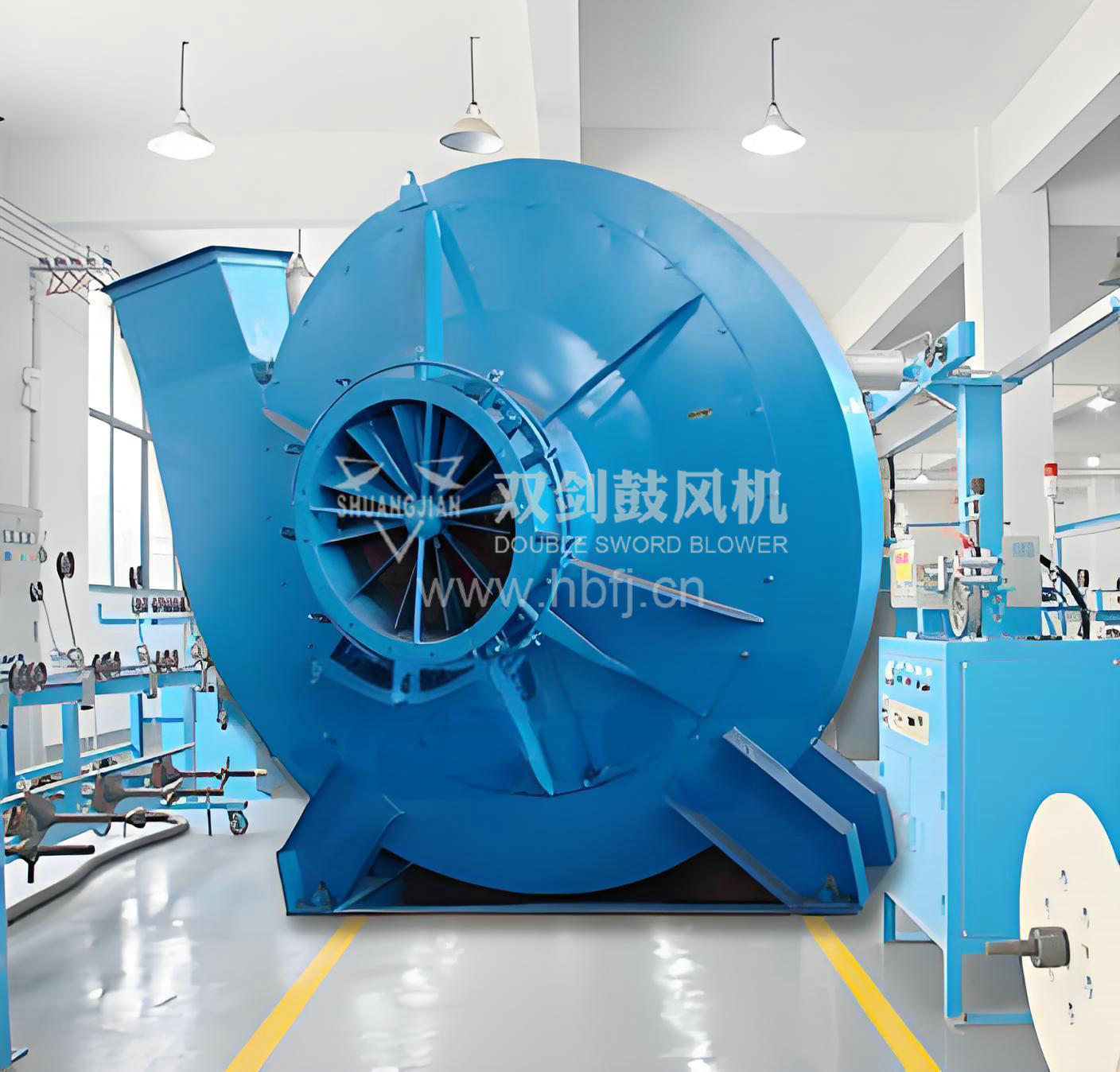

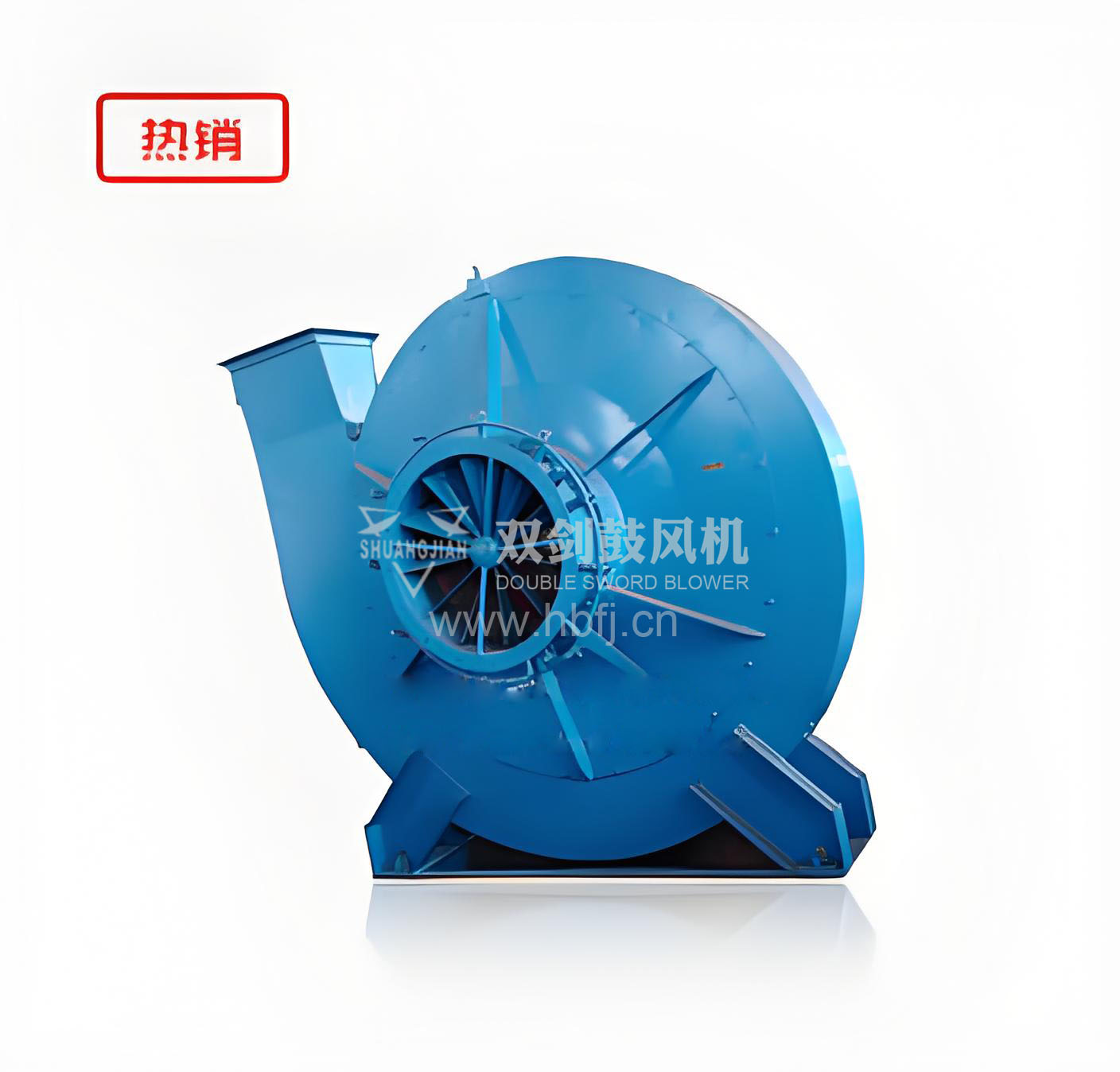

9-49 9-26 離心通風機
匠心品質
精益設計 高效節能
采用先進的空氣動力學設計和高效的電機系統，能夠在各種生產過程中提供穩定且高效的空氣流量。通過優化氣流分布和減少能量損失，雙劍鼓風機能夠顯著提高能源利用效率，降低運行成本。
嚴謹工藝 確保設備可靠性能
雙劍鼓風機在品質控制方面采取嚴格的標準和措施。從原材料進廠到成品出廠，每一個環節都經過嚴格的質量檢測和監控。通過先進的檢測設備和專業的檢測人員，確保鼓風機的各項性能指標符合標準要求，為客戶提供高品質、可靠的鼓風機產品。
國際化高標準配置
高品質的配件選擇及可靠性設計為雙劍鼓風機提供了足夠的設備強度和耐久性能，并降低了維修成本。國內外知名品牌配套件可供選用，如軸承、電機等，品質保障，滿足用戶對不同配置的需求。
易于維護 提高設備作業率
風機配有滑動軸承及稀油站、高位油箱以及整套完整的安全聯鎖保護體系，且機殼為水平中分，風機進、出管道與機殼進、出口水平連接，維護修理時不需拆卸風機進出管道，因此操作維護 方便，運行穩定可靠。
數字化加工，精度更高
湖北雙劍擁有著數十條數控機床生產線及機器人焊接設備，從鋼板切割、折彎、刨、銑到噴漆，均實現數字化控制，加工精度高，部分核心部件精確到一絲甚至更高標準。
原廠配件供應，運行后顧無憂
湖北雙劍作為一家集合生產銷售于一體的實力企業，我們對自己生產的每一臺設備負責，給客戶提供產品全生命周期的技術服務和原廠配件供應服務，保障每一位客戶生產后顧無憂。
產品詳情
一、風機的用途
9-19、9-26型離心通風機，與國內外同類風機相比，具有效率高，噪聲較低，性能曲線平坦，高效區寬廣，具有七十年代先進水平。本風機一般用于鍛冶爐及高壓強制通風，并可廣泛用于物料輸送、輸送空氣及特殊氣體。輸送特殊氣體時，風機須進行特殊處理。
二、風機的形式
1、本風機可制成單吸入，機號有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共十三個機號。根據用戶需要，也可制成介于其中的其他機號。
2、通風機又可制成右旋轉或左旋轉兩種形式，從電機一端正視，如葉輪按順時針方向旋轉稱右旋風機，以"右"表示。按逆時針方向旋轉，稱左旋風機，以"左"表示。
3、風機的出口位置以機殼的出口角度表示"左""右"均可制成0 共六種角度。
4、風機的傳動方式為A式（4~6.3）和D式（7.1~16）兩種。
三、主要組成部分的結構特征
風機中No4~6.3主要由葉輪、機殼、進風口、支架等組成。No7..1~16主要由葉輪、機殼、進風口、傳動組等組成。
1、葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型，葉輪擴壓器外緣極限圓周速度不超過140米/秒。葉輪成型后經靜、動平衡校正。因此，運轉平穩可靠。
2、機殼：用鋼板焊接成蝸形殼整體。
3、進風口：作成收斂式流線形的整體結構用螺栓固定在前蓋板組。
4、傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，滾動軸承用軸承潤滑脂潤滑。
產品圖集
產品參數
9-19離心通風機性能與選用件表
下表為部分參數對照表，可根據客戶需求，設計相應的風機性能，可選擇大幅度增加轉速、流量、壓力等。
|
機號
No |
傳動
方式 |
轉速
r/min |
序號
|
流量
m3/h |
全壓
Pa |
內效率
% |
內功率
KW |
所需
功率 kw |
電動機
|
橡膠墊
ST0601 (4個) |
螺栓
CB30-76 (4個) |
螺母
CB52-76 (4個) |
墊圈
CB97-76 (4個) |
|
|
型號
|
功率
KW |
|||||||||||||
|
4
|
A
|
2900
|
1
|
824
|
3584
|
70
|
1.16
|
1.5
|
Y90L-2
|
2.2
|
11×70
|
M8×40
|
M8
|
8
|
|
2
|
970
|
3665
|
73.5
|
1.33
|
1.7
|
|||||||||
|
3
|
1116
|
3647
|
75.5
|
1.48
|
1.9
|
|||||||||
|
4
|
1264
|
3597
|
76
|
1.64
|
2.1
|
|||||||||
|
5
|
1410
|
3507
|
75.5
|
1.80
|
2.3
|
Y100L-2
|
3
|
13×90
|
M10×45
|
M10
|
10
|
|||
|
6
|
1558
|
3384
|
73.3
|
1.97
|
2.6
|
|||||||||
|
7
|
1704
|
3253
|
70
|
2.17
|
2.6
|
|||||||||
|
4.5
|
A
|
2900
|
l
|
1174
|
4603
|
71.2
|
2.07
|
2.5
|
Y112M-2
|
4
|
13×90
|
M10×45
|
M10
|
10
|
|
2
|
1397
|
4684
|
75
|
2.38
|
2.9
|
|||||||||
|
3
|
1616
|
4672
|
77
|
2.68
|
3.2
|
|||||||||
|
4
|
1839
|
4580
|
77.3
|
2.98
|
3.6
|
Y132S1-2
|
5.5
|
13×90
|
M10×45
|
M10
|
10
|
|||
|
5
|
2062
|
4447
|
76.2
|
3.29
|
3.9
|
|||||||||
|
6
|
228l
|
4297
|
73.8
|
3.63
|
4.4
|
|||||||||
|
7
|
2504
|
4112
|
70
|
4.03
|
4.8
|
|||||||||
|
5
|
A
|
2900
|
l
|
1610
|
5697
|
72.7
|
3.43
|
4.1
|
Y132S2-2
|
7.5
|
13×90
|
M10×45
|
M10
|
10
|
|
2
|
1932
|
5768
|
76.2
|
3.98
|
4.8
|
|||||||||
|
3
|
2254
|
5740
|
78.2
|
4.50
|
5.4
|
|||||||||
|
4
|
2576
|
5639
|
78.5
|
5.04
|
5.8
|
|||||||||
|
5
|
2844
|
5517
|
77.2
|
5.54
|
6.4
|
|||||||||
|
6
|
3166
|
5323
|
74.5
|
6.17
|
7.0
|
|||||||||
|
7
|
3488
|
5080
|
70.5
|
6.68
|
7.9
|
Y160M1-2
|
11
|
16×100
|
M12×50
|
M12
|
12
|
|||
|
5.6
|
A
|
2900
|
l
|
2262
|
7182
|
72.7
|
6.05
|
7.0
|
Y160M1-2
|
11
|
16×100
|
M12×50
|
M12
|
12
|
|
2
|
2714
|
7273
|
76.2
|
7.02
|
8.1
|
|||||||||
|
3
|
3167
|
7236
|
78.2
|
7.93
|
9.1
|
|||||||||
|
4
|
3619
|
7109
|
78.5
|
8.88
|
10.2
|
Y160L-2
|
18.5
|
16×100
|
M12×50
|
M12
|
12
|
|||
|
5
|
3996
|
6954
|
77.2
|
9.76
|
11.2
|
|||||||||
|
6
|
4448
|
6709
|
74.5
|
10.88
|
12.5
|
|||||||||
|
7
|
490l
|
6400
|
70.5
|
12.09
|
13.9
|
|||||||||
|
6.3
|
A
|
2900
|
1
|
3220
|
9149
|
72.7
|
10.91
|
12.55
|
Y160L-2
|
18.5
|
16×100
|
M12×50
|
M12
|
12
|
|
2
|
3865
|
9265
|
76.2
|
12.65
|
14.50
|
|||||||||
|
3
|
4509
|
9219
|
78.2
|
14.30
|
16.40
|
|||||||||
|
4
|
5153
|
9055
|
78.5
|
16.00
|
18.40
|
|||||||||
|
5
|
5690
|
8859
|
77.2
|
17.59
|
|
|||||||||
.jpg)
.jpg)
.jpg)
維修保養
一、日常檢查與維護
外觀檢查：定期檢查鼓風機的外觀，確認沒有損壞、變形或銹蝕現象。
運行聲音：監聽鼓風機的運行聲音，如有異常響聲，應立即停機檢查。
振動情況：定期檢查鼓風機的振動情況，確保其在允許的振動范圍內。
二、潤滑系統維護
潤滑油檢查：定期檢查潤滑油的油位和質量，確保其在規定的范圍內，并及時更換變質的潤滑油。
潤滑脂更換：對于使用潤滑脂的部位，要定期更換，保證潤滑效果。
三、冷卻系統維護
冷卻水檢查：對于有水冷卻的鼓風機，要定期檢查冷卻水的流量和溫度，確保冷卻效果良好。
冷卻器清潔：定期清潔冷卻器，防止其堵塞影響散熱效果。
四、內部檢查與維護
內部清潔：定期清理鼓風機內部的灰塵和雜物，避免對鼓風機造成損害。
緊固件檢查：檢查鼓風機內部的緊固件，確保其緊固無松動。
五、電氣系統維護
電機檢查：定期檢查電機的運行狀態，確保其正常工作。
電纜檢查：檢查電纜的連接和絕緣情況，確保無破損或老化現象。
六、停機保養
停機清潔：在鼓風機停機時，徹底清潔鼓風機內外部的灰塵和污垢。
停機檢查：利用停機時間，對鼓風機進行全面檢查，查找并處理潛在的問題。
通過對鼓風機的這些維修保養細節的關注和執行，可以確保其長期穩定運行，延長使用壽命，提高生產效率。
設計研發能力
本公司擁有雄厚的技術研發能力，建有數個科研工作站為雙劍技術研發能力的提升與進步帶來持續活力。
嚴格檢測
支持新型風機現代化設計制造的輔助支撐技術及職能控制技術,建立網絡CAD 系統，采用可形仿真分析軟件，實現產品設計和工藝設計的智能化。
質量保證
本公司按照ISO9001：2000質量管理體系的要求制定了《質量手冊》、《程序文件》、《進貨檢驗規范》、《過程檢驗規范》、《成品檢驗規范》、《設備操作規程》、《裝配作業指導書》、《試驗設備作業指導書》等數十個質量管理文件。
